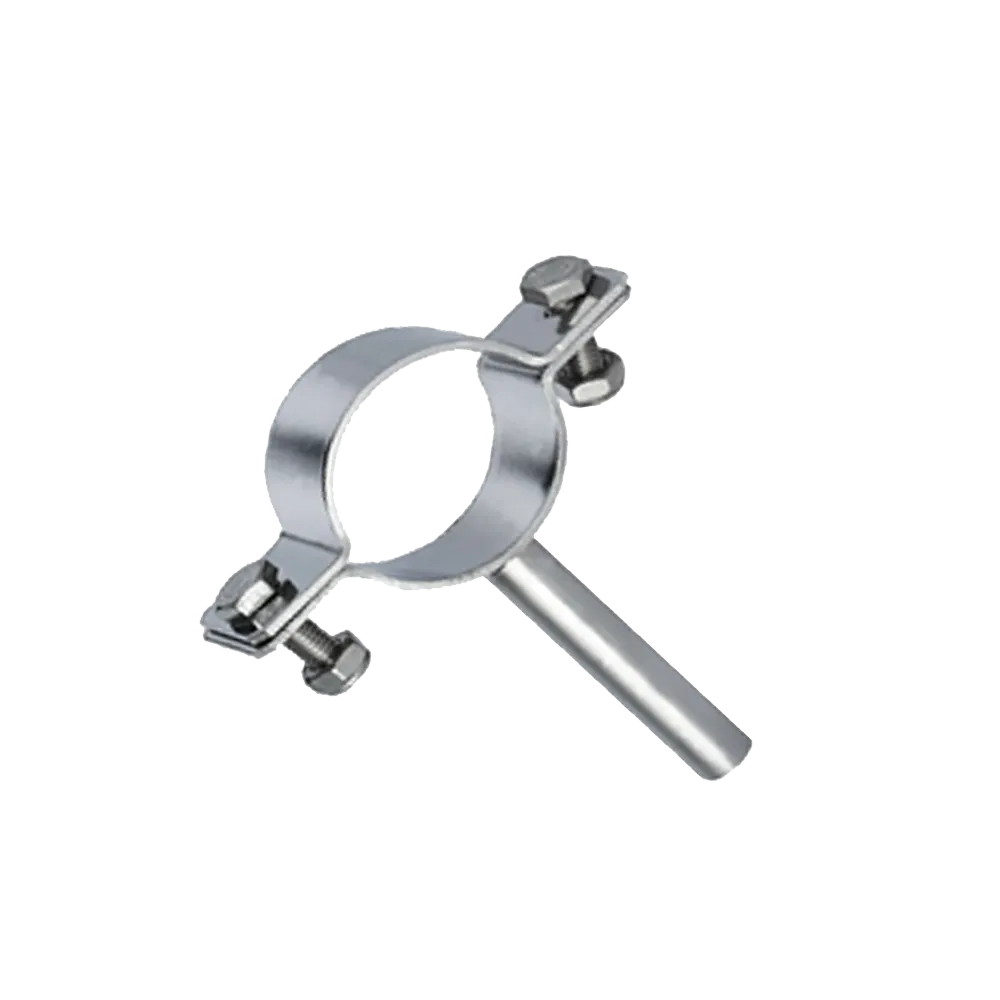

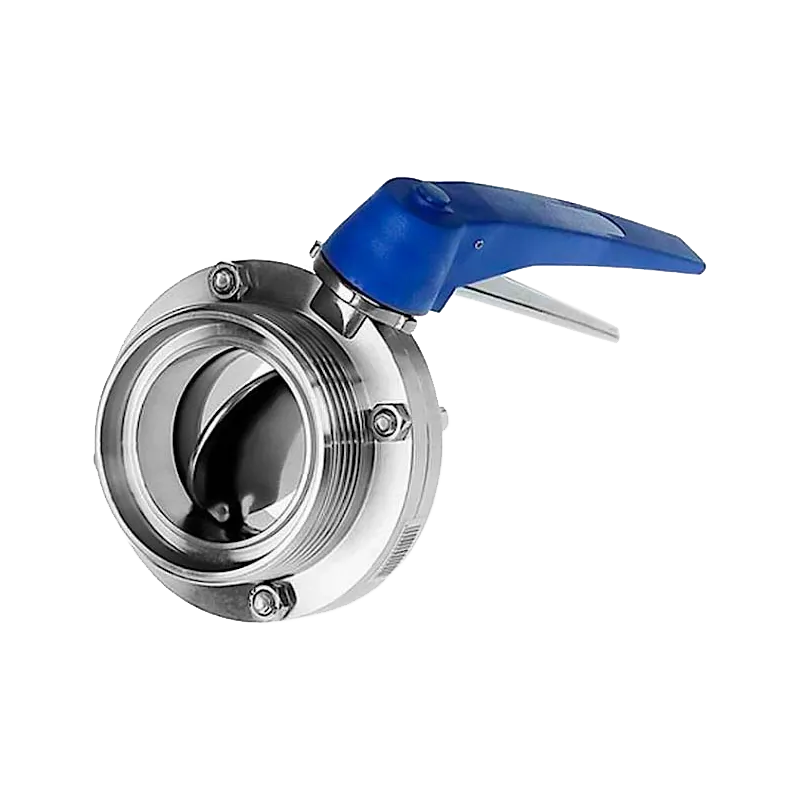

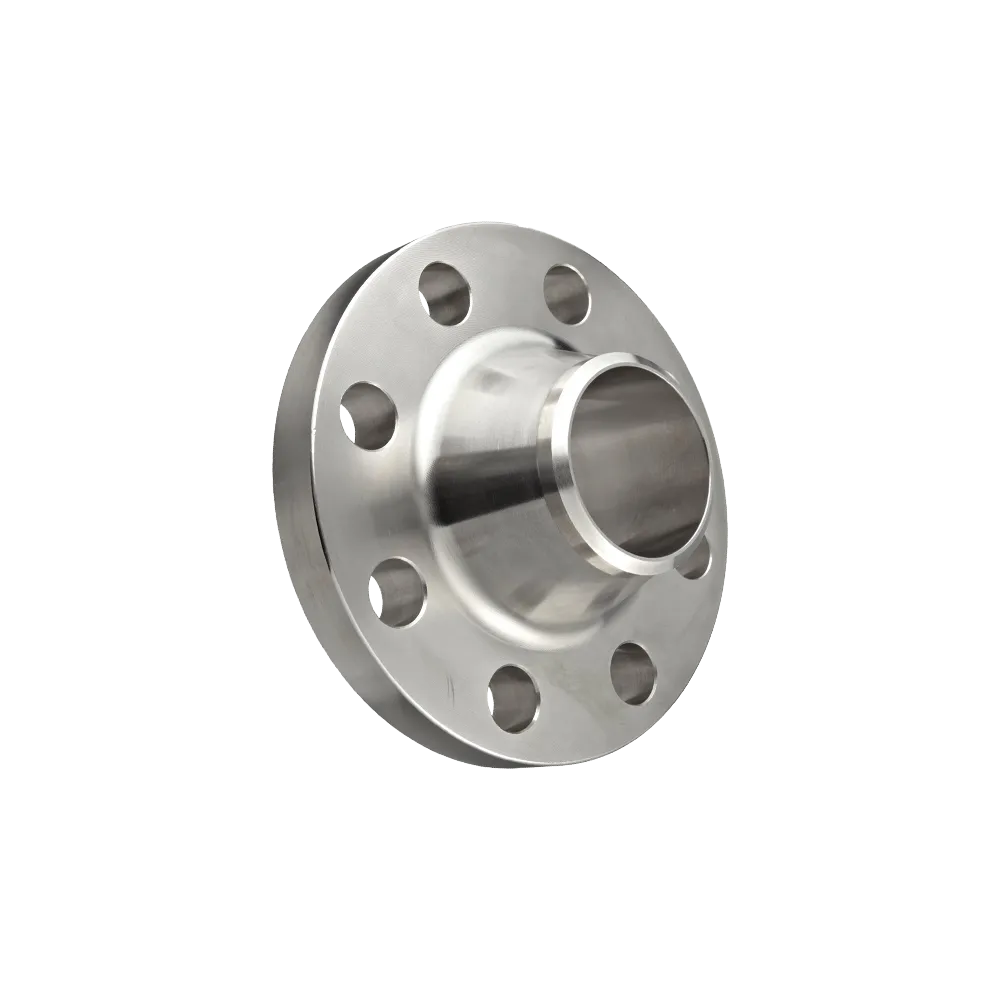

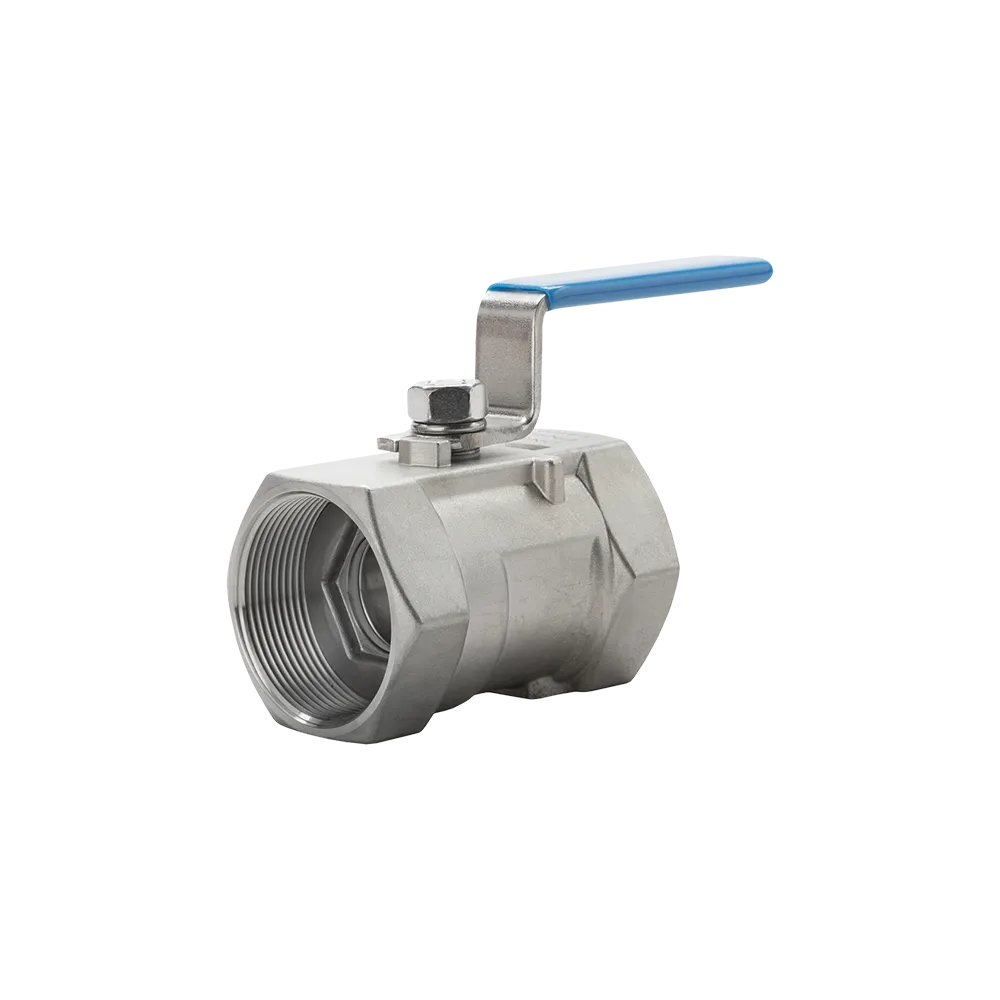

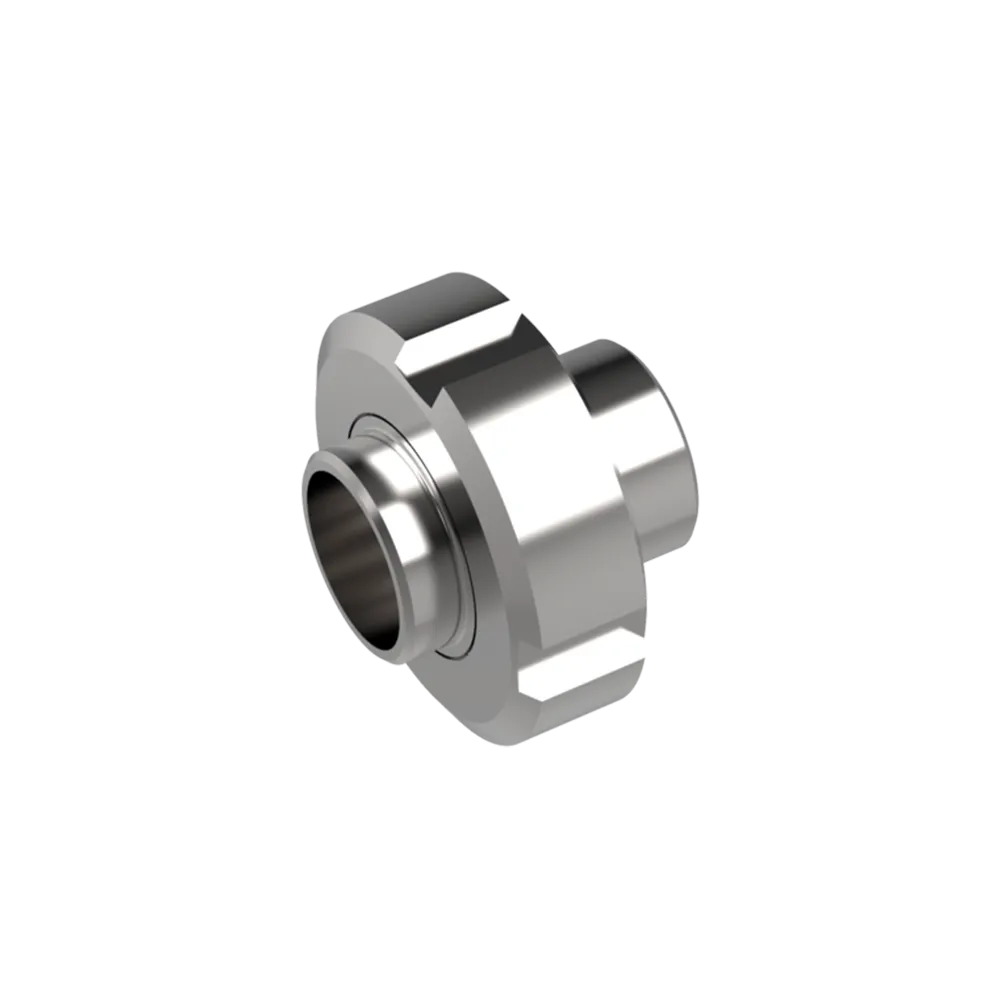

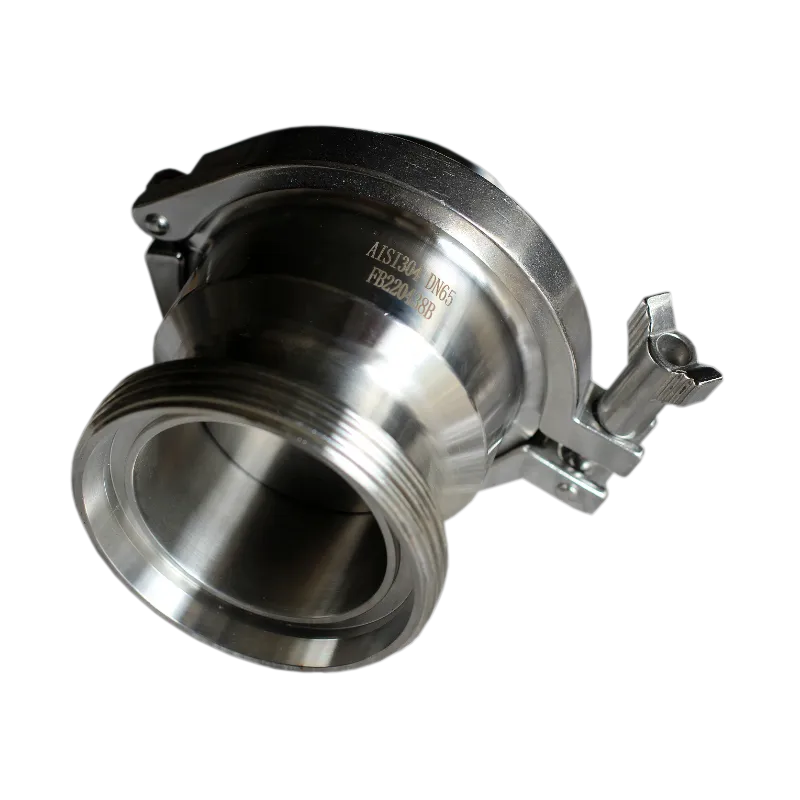

Элементы трубопроводов
На что обратить внимание при выборе запчастей трубопровода?
Кроме очевидных моментов, вроде сертификации и рабочего давления, стоит помнить о коррозионной совместимости. Если в вашем трубопроводе используются разные материалы (различные марки нержавеющей стали или другие металлы), обратите внимание на их совместимость. Некоторые комбинации материалов могут вызывать электрохимическую коррозию, поэтому важно выбирать запчасти, которые не будут приводить к такому эффекту.
Скажем, сталь AISI 316 считается совместимой с менее легированной сталью AISI 304, но только в стандартных условиях — в хлоридных и кислотных средах возникает электрохимическая коррозия. AISI 304, в свою очередь, никак не сочетается с ферритными марками типа AISI 430, потому что разница в наличии хрома провоцирует гальваническую коррозию. Легированные и углеродистые стали вообще между собой пересекать не стоит. Зато и AISI 304 и 316 без известных проблем дополняются сталью AISI 904L.
В каких случаях крепёжные детали технологических трубопроводов подлежат отбраковке?
- при появлении трещин, срыва или коррозионного износа резьбы;
- в случаях изгиба болтов и шпилек;
- при остаточной деформации, приводящей к изменению профиля резьбы;
- в случае износа боковых граней головок болтов и гаек;
- в случае снижения механических свойств металла ниже допустимого уровня.
Приказ Ростехнадзора от 21 декабря 2021 г. № 444 п. 193
Какие трубопроводы относятся к подконтрольным органам надзора?
Технологические трубопроводы подлежащие надзору перечислены в документе ТР ТС 032/2013 ("О безопасности оборудования, работающего под избыточным давлением"), там указаны значения расчётного давления и номинальный диаметр всех возможных элементов трубопровода. Если указанные вами технологические трубопроводы не подпадают под ТР ТС 032/2013, то они не подлежат контролю за соблюдением требований этого регламента. Однако, технологические трубопроводы могут быть объектом контроля в области промышленной безопасности в случае, если они просто размещены на объекте, относящемся к ОПО (Опасному Производственному Объекту). Присвоение класса опасности объекту производства осуществляется при его регистрации в государственном реестре. Перечень объектов, относящихся к категории ОПО, приведён в Приложениях 1, 2 к Федеральному закону от 21.07.1997 № 116-ФЗ.

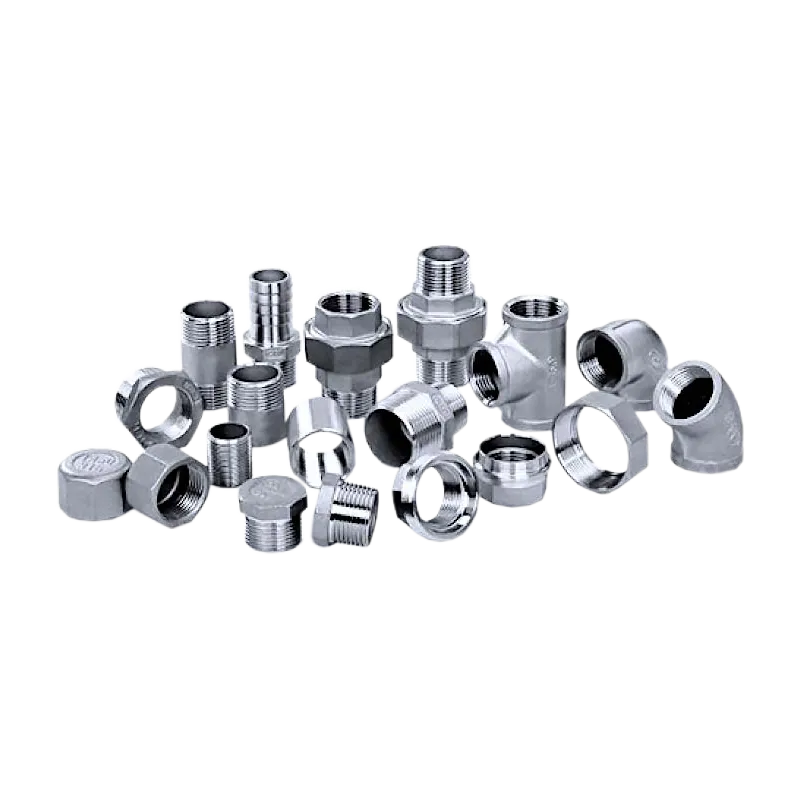

Какая резьба нарезается в соединительных деталях трубопроводов?
Резьба ГОСТ 6357-81 — метрическая резьба с углом профиля 55 градусов. Она применяется во многих отраслях промышленности, включая нефтегазовую, химическую и водопроводно-канализационную.
Резьба ГОСТ 6111-52 — коническая (коническо-цилиндрическая) резьба с углом профиля 60 градусов. Она широко используется в трубопроводных системах для соединения труб разного диаметра и создания герметичного соединения.
Резьба ГОСТ 6211-81 — цилиндрическая резьба с углом профиля 55 градусов. Она часто применяется в системах водоснабжения и отопления.
Также можно упомянуть: BSP (British Standard Pipe) — это резьба, используемая в Великобритании и некоторых других странах. Она имеет угол профиля 55 градусов и обычно используется для соединения трубопроводных систем.
